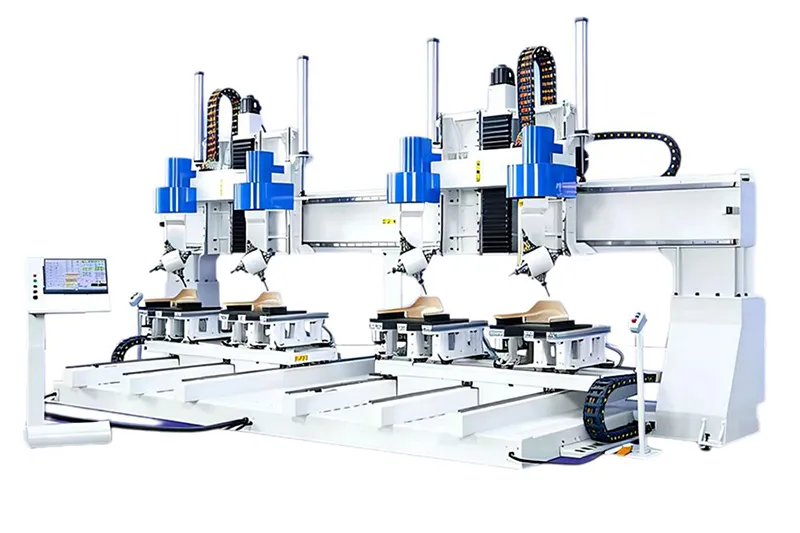

    Centre d’usinage CNC 5 axes à 4 têtes et 2 canaux d’usinage
    • Capacité d’usinage simultané 5 axesAxes A/C ±400°
    • Volume d’usinage / Courses des axesX: 3300 mm / Y: 2200 mm / Z: 850 mm
    • Vitesse de broche18 000 tr/min
    • Dimensions hors tout (L × l × H)7800 mm × 3660 mm × 3410 mm

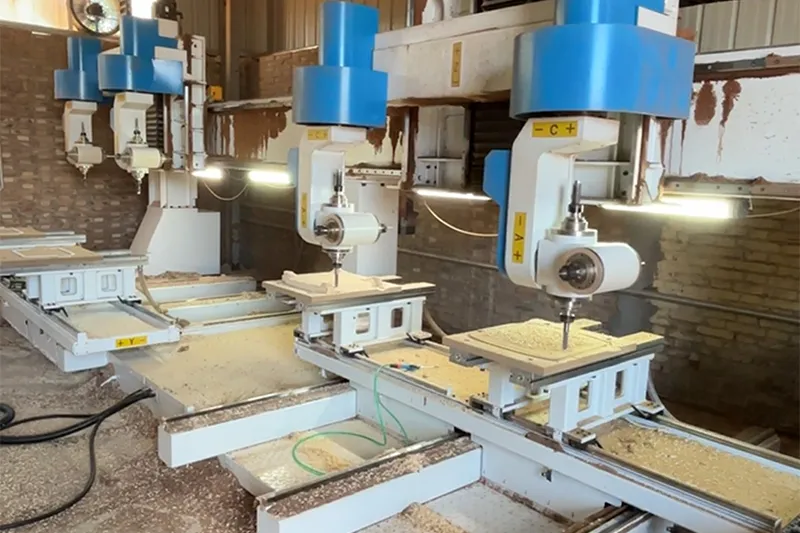

    Deux canaux de commande indépendants et quatre postes d’usinage permettent aussi bien la production synchronisée en série de composants identiques que l’usinage parallèle de pièces différentes.

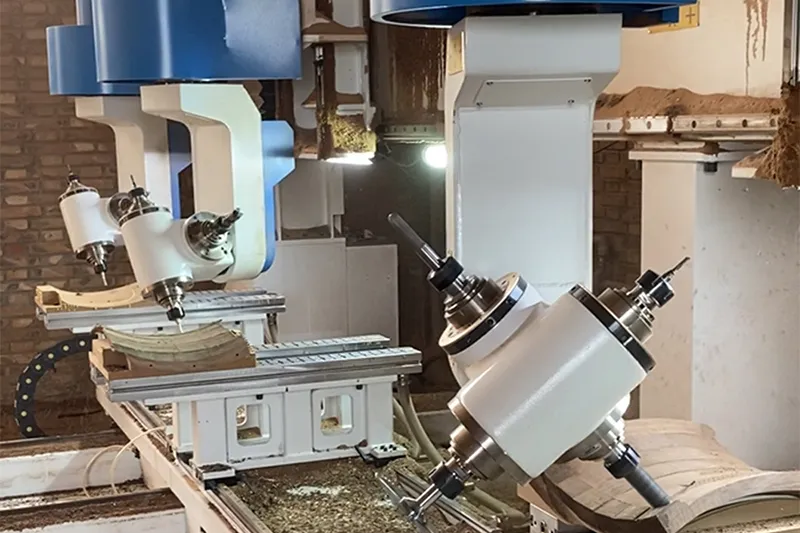

    Équipé de quatre électrobroches à changement manuel d’outil, le centre d’usinage CNC 5 axes permet d’usiner simultanément quatre pièces. Les broches peuvent recevoir différents outils, notamment des lames de scie, des fraises, des forets et des fraises à bout arrondi. Le centre d’usinage pour le bois est également équipé d’un système CNC à deux canaux d’usinage indépendants et de deux zones d’usinage. Les tables gauche et droite peuvent effectuer l’usinage synchronisé de pièces différentes ou l’usinage simultané de pièces identiques.

    Demander un devis
    Applications

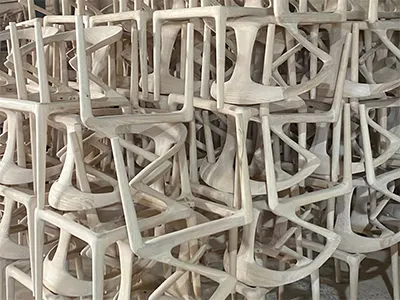

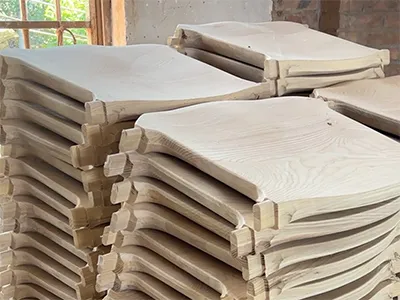

    Le centre d’usinage CNC 5 axes est destiné à la fabrication de composants en bois massif présentant des formes ou des surfaces complexes. Il convient notamment aux dossiers de chaises en bois courbé, aux dossiers de fauteuils, aux accoudoirs courbes et aux supports en bois massif de forme complexe.

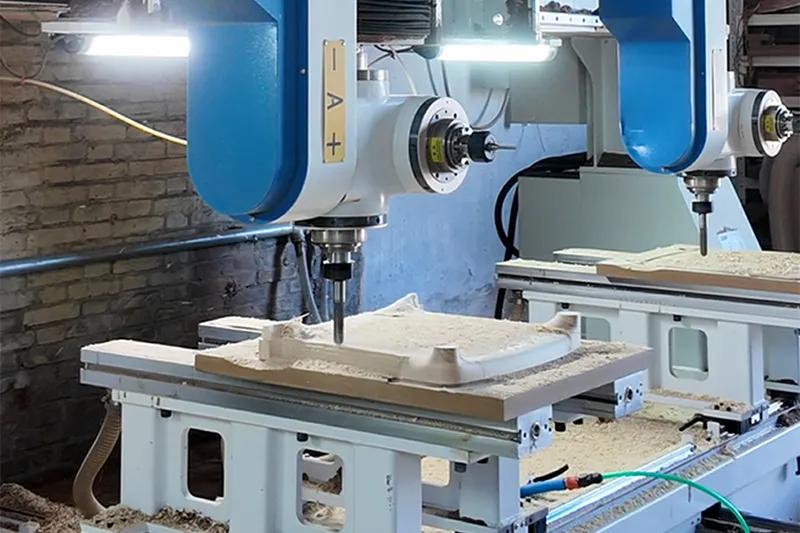

    Le profilage de surfaces courbes, le perçage multi-angle, le rainurage et le détourage peuvent être réalisés en un seul serrage.
    Grâce à ses deux zones d’usinage indépendantes et à ses quatre postes de serrage, la machine permet aussi bien la production en série de pièces identiques que l’usinage simultané de différents composants de meubles.

    • Centre d’usinage CNC 5 axes à 4 têtes et 2 canaux d’usinage
    • Centre d’usinage CNC 5 axes à 4 têtes et 2 canaux d’usinage
    Caractéristiques techniques
    Dimensions maximales de la pièce Mode 3 axes, outil vertical vers le bas (horizontal × vertical × hauteur) 800 mm × 1800 mm × 350 mm
    Mode 5 axes, longueur d’outil 100 mm (horizontal × vertical × hauteur) 750 mm × 1400 mm × 350 mm
    Dimensions d’usinage sur quatre postes (X × Y × Z) 850 mm × 1250 mm× 500 mm
    Courses des axes Course de l’axe X 3300 mm
    Course de l’axe Y 2200 mm
    Course de l’axe Z 850 mm
    Plage de rotation de l’axe A ±400°
    Plage de rotation de l’axe C ±400°
    Configuration de la broche Conception de la broche Indexation à 90°
    Type et puissance du moteur Moteur à double arbre, 5,5 kW
    Vitesse de broche 18 000 tr/min
    Pince ER32
    Serrage de la pièce Serrage par vide + serrage par vérin pneumatique
    Alimentation électrique Tension et fréquence d’entrée Courant alternatif triphasé 380 V / 50 Hz
    Alimentation pneumatique Pression d’air de service 0.6-0.7 MPa
    Dimensions hors tout (L × l × H) 7 800 mm × 3 660 mm × 3 410 mm (adapté au transport en conteneur)
    Poids total approximatif 7500 kg
    Caractéristiques

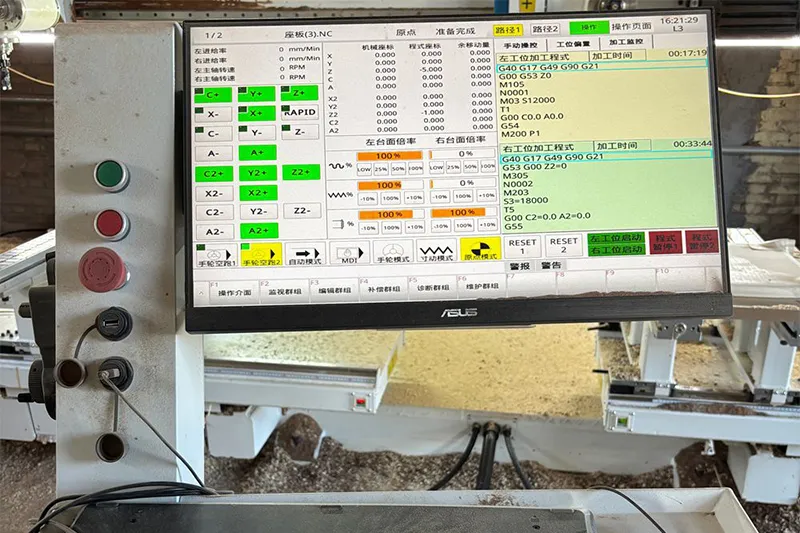

    • Configuration 5 axes à deux canaux d’usinage: Le centre d’usinage est équipé d’un système CNC à deux canaux indépendants. Les deux ensembles d’axes linéaires X/Y/Z et les quatre ensembles d’axes rotatifs A/C peuvent fonctionner indépendamment sans interférence.
    • Utilisation simplifiée: Grâce à la commande TCP intégrée, lorsqu’une longueur d’outil change, il suffit de saisir les paramètres correspondants pour poursuivre l’usinage.
    • Usinage synchronisé 5 axes: Les composants de forme complexe peuvent être entièrement usinés en un seul serrage.
    Caractéristiques
    Configuration

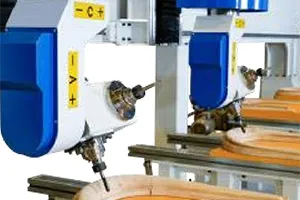

    Broche d’usinage
    Broche d’usinage
    • Broche à double tête avec indexation à 90° ;
    • Moteur de 5,5 kW (18 000 tr/min) ;
    • Pince ER32

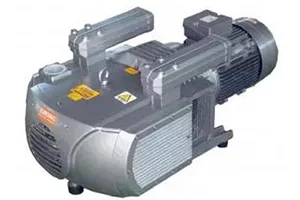

    Unités de vide
    Unités de vide
    • Deux pompes à vide rotatives à palettes sèches (puissance : 4,5 kW) ;
    • Palettes en graphite autolubrifiantes ;
    • Conception nécessitant peu d’entretien, sans vidange d’huile

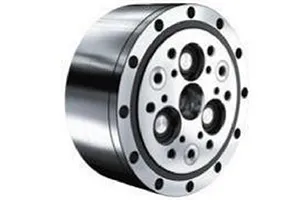

    Réducteur
    Réducteur
    • Réducteurs RV haute précision et haute rigidité pour les axes A/C ;
    • Jeu quasi nul ;
    • Pré-lubrification à la graisse pour réduire les besoins de maintenance ;
    • Structure compacte et faible moment d’inertie

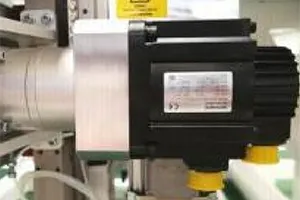

    Servomoteur
    Servomoteur
    • Servomoteur haute précision avec codeur absolu ;
    • Aucun retour à l’origine requis ;
    • Positionnement stable

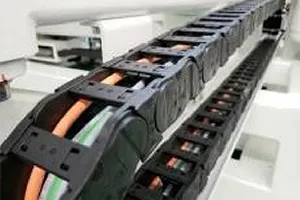

    Chaîne porte-câbles
    Chaîne porte-câbles
    • Les chaînes porte-câbles guident et protègent les câbles et les flexibles ;
    • Câbles haute flexibilité

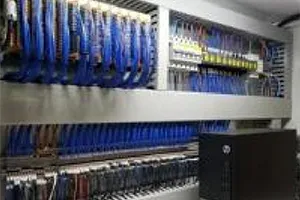

    Composants électriques
    Composants électriques
    • Composants électriques avec disposition optimisée du câblage
