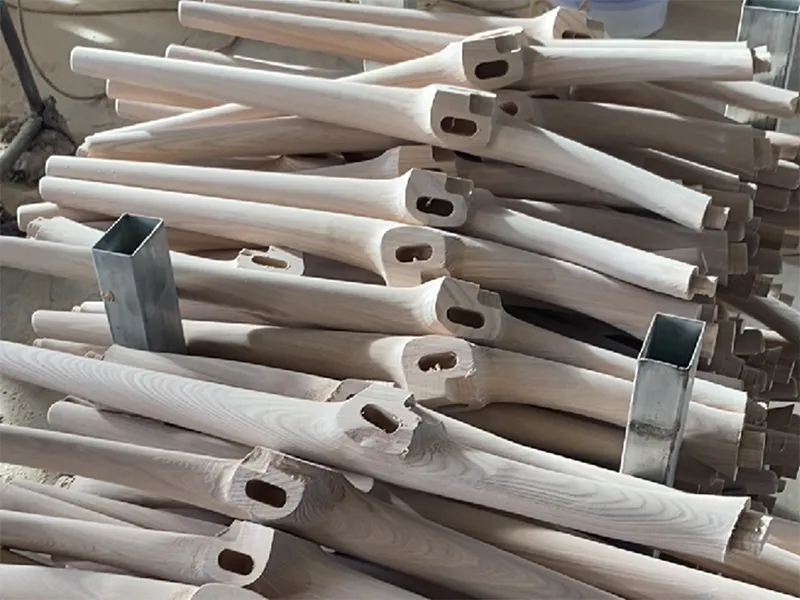

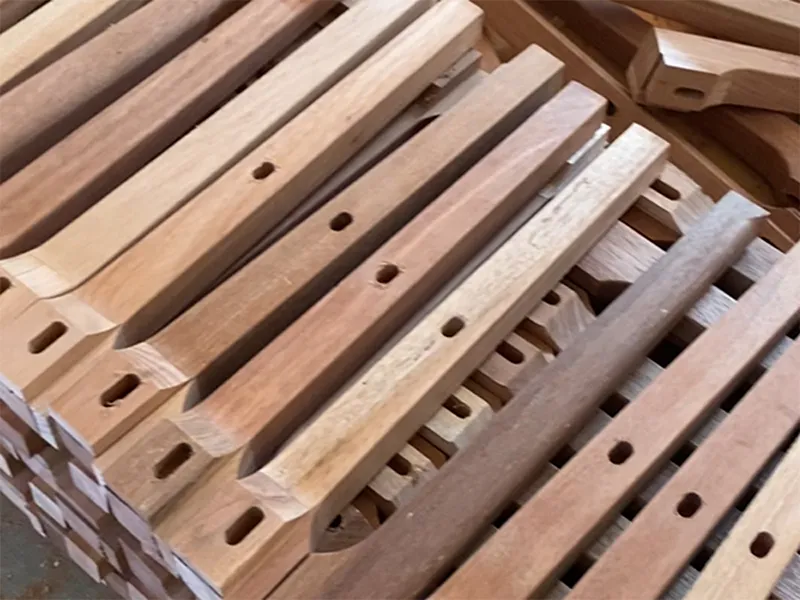

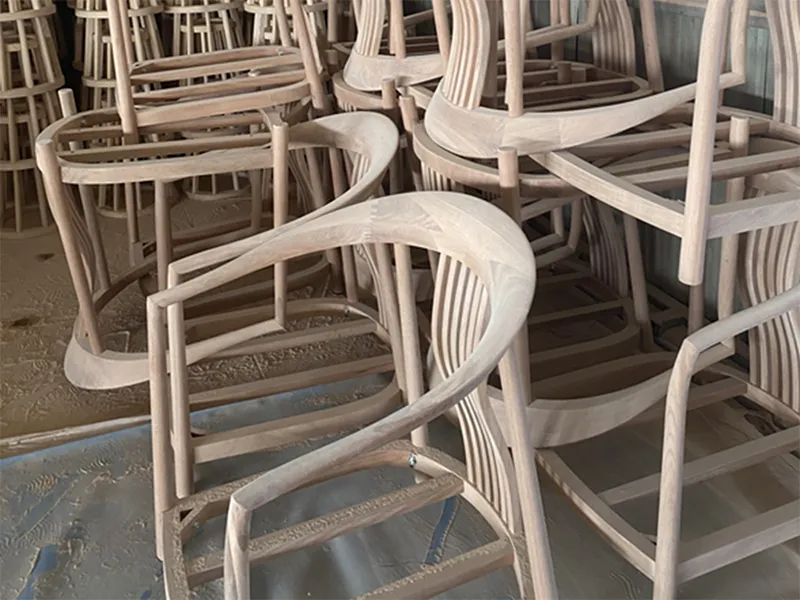

Exemples de réalisations
Configuration de la ligne

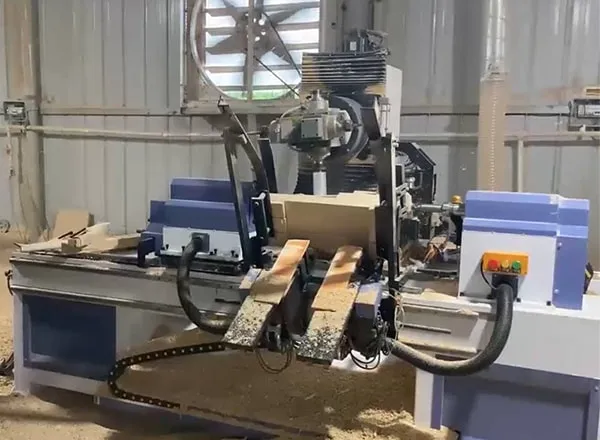

Centre d’usinage CNC 5 axes à 10 têtes
Demande

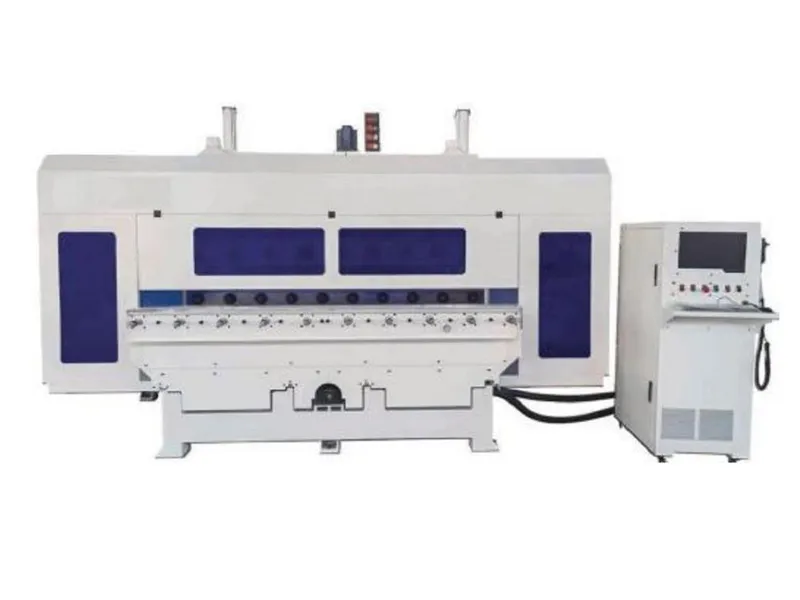

Centre d’usinage CNC 5 axes à 10 têtes
Course maximale de l’axe X: 1200mm
Course maximale de l’axe Y: 2200mm
Course maximale de l’axe Z: 400mm
Plage maximale de l’axe A: ±200 °
Plage maximale de l’axe B: Rotation continue
Épaisseur maximale d’usinage: 150mm
Largeur maximale de la pièce: 150mm
Longueur maximale d’usinage: 1000mm
Vitesse moteur: 18 000 / 24 000 tr/min
Alimentation électrique: Triphasé 380 V
Poids total de la machine: 6000kg
Dimensions de la machine: 4300×2600×2600 mm

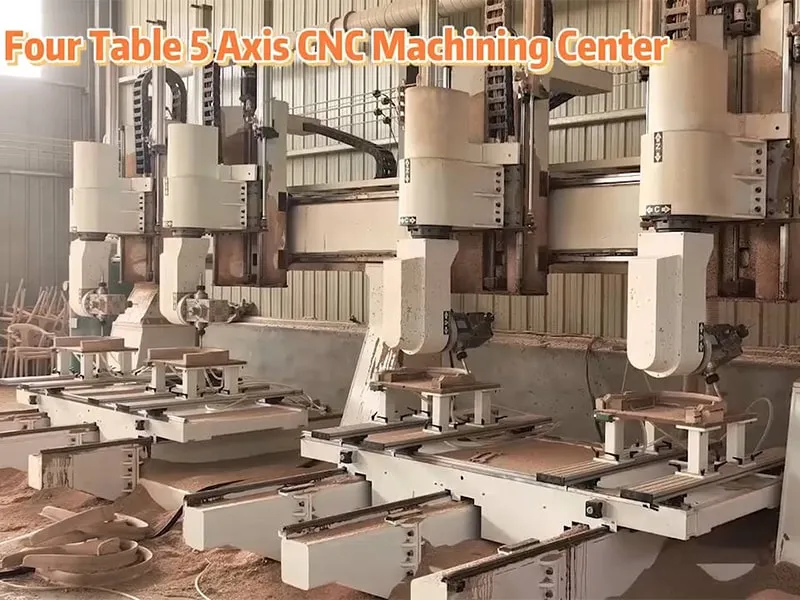

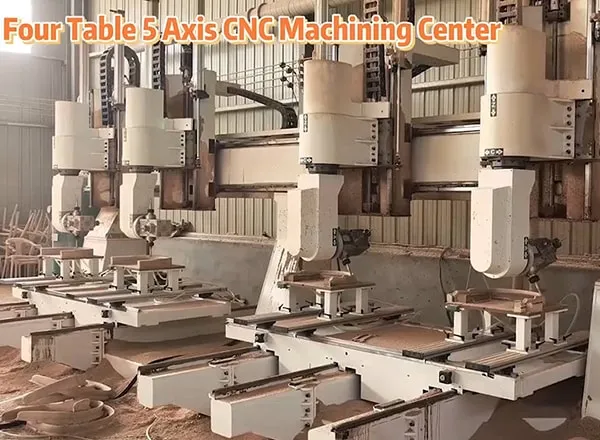

Centre d’usinage CNC 5 axes à 4 têtes et 2 canaux d’usinage
Demande

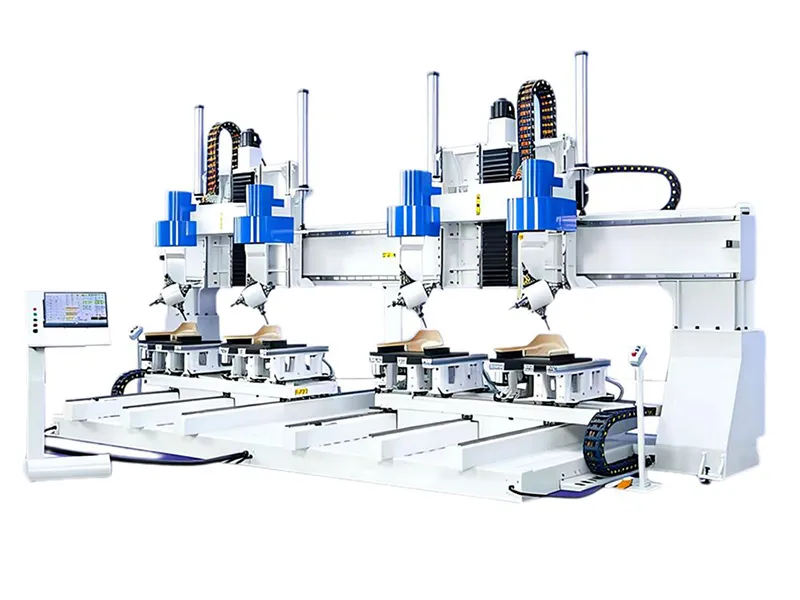

Centre d’usinage CNC 5 axes à 4 têtes et 2 canaux d’usinage
Dimensions maximales de la pièce Mode 3 axes, outil vertical vers le bas (horizontal × vertical × hauteur) 800 mm × 1800 mm × 350 mm
Mode 5 axes, longueur d’outil 100 mm (horizontal × vertical × hauteur) 750 mm × 1400 mm × 350 mm
Dimensions d’usinage sur quatre postes (X × Y × Z) 850 mm (X) × 1250 mm (Y) × 500 mm (Z)
Courses des axes Course de l’axe X 3300 mm
Course de l’axe Y 2200 mm
Course de l’axe Z 850 mm
Plage de rotation de l’axe A ±400°
Plage de rotation de l’axe C ±400°
Configuration de la broche Conception de la broche Indexation à 90°
Type et puissance du moteur Moteur à double arbre, 5,5 kW
Vitesse de broche 18 000 tr/min
Pince ER32
Serrage de la pièce Serrage de la pièce Serrage par vide + serrage par vérin pneumatique
Alimentation électrique Tension et fréquence d’entrée Courant alternatif triphasé 380 V / 50 Hz
Alimentation pneumatique Pression d’air de service 0.6-0.7 MPa
Dimensions et poids de la machine Dimensions hors tout (L × l × H) 7 800 mm × 3 660 mm × 3 410 mm (adapté au transport en conteneur)
Poids total approximatif 7500 kg
